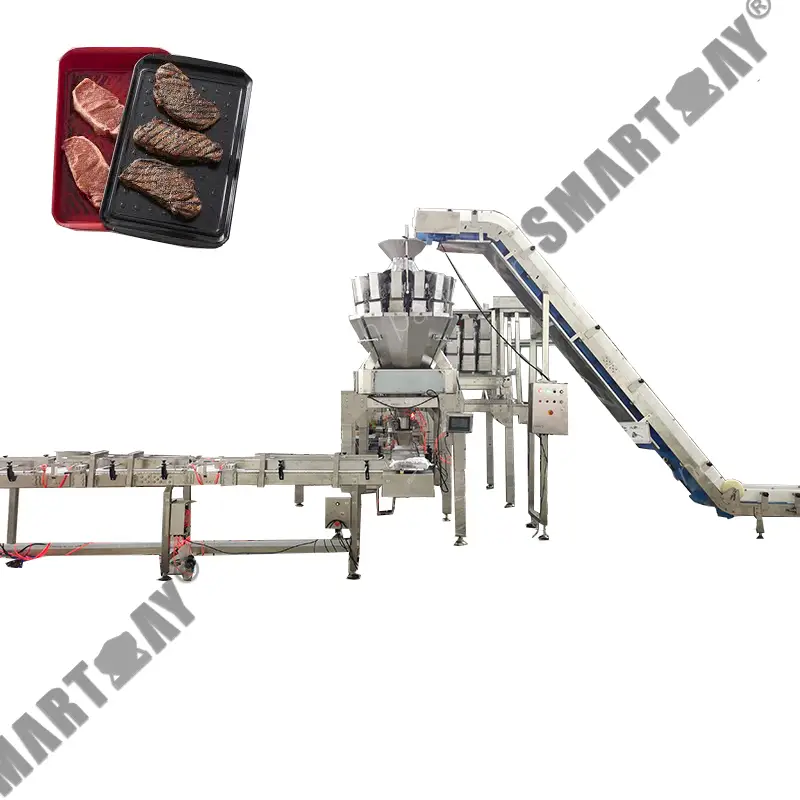

Тамак-аш үчүн автоматтык түрдө бышырылган этти термоформалоочу вакуумдук таңгактоочу машина

Толугу менен автоматтык түрдө сызыктуу лоток толтуруучу пломбалоочу машина бош лотокторду автоматтык түрдө жүктөй алат, бош лотокторду аныктай алат, продукцияны лотокко автоматтык түрдө сандык түрдө толтура алат, пленканы автоматтык түрдө тарта алат жана таштандыларды чогулта алат, лотокко автоматтык түрдө вакуумдук газ менен жууп салат , пленканы пломбалайт жана кесет, даяр продукцияны конвейерге автоматтык түрдө чыгарат. Анын кубаттуулугу саатына 1000-1500 лоток, тамак-аш заводунун өндүрүш муктаждыктарына ылайыктуу.

Дат баспас болоттон жасалган 304 жана аноддоочу алюминийден жасалган бүтүндөй машина, анын нымдуу, буулуу, май, кычкылдуулук жана туз ж.б. бар жаман тамак-аш заводунун чөйрөсүндө иштей ала тургандыгын камсыздайт, анын денеси чайкоочу сууну кабыл алып, таза сууну кабыл ала алат.

Узак убакыттын ичинде туруктуу иштешин камсыз кылган жогорку сапаттагы импорттолгон электр тетиктерин жана пневматикалык тетиктерди колдонуу, токтотуу жана тейлөө убактысын кыскартат.

1. Айдоо системасы: лоток калыптары үчүн редуктору бар серво мотор, ал толтурулган лотокту абдан тез жылдыра алат, бирок материалдын чачырашынан сактайт, анткени серво мотор жылмакай иштей алат жана токтойт, ошондой эле жогорку позициялоо тактыгы.

2. Бош лотокту жүктөө функциясы: ал спираль менен бөлүү жана басуу технологиясын колдонот, бул лотоктун бузулушун жана деформацияланышын алдын алат, ал лотокту калыптын тактыгына киргизүүгө багыттаган вакуумдук соргучка ээ.

3. Бош лотокту аныктоо функциясы: ал калыптын бош лотоктору бар же жок экенин аныктоо үчүн фотоэлектрдик сенсорду же оптикалык була сенсорун колдонот, эгерде калыпта лотоктор жок болсо, толтуруу, пломбалоо жана жабуу каталарын болтурбай, продукциянын калдыктарын жана машинаны тазалоо убактысын кыскартат.

4. Сандык толтуруу функциясы: ар кандай формадагы катуу материалдарды жогорку тактык менен таразалоо жана сандык толтуруу үчүн көп баштуу акылдуу айкалышкан таразалоо жана толтуруу системасы колдонулат. Ал ыңгайлуу жана тез жөнгө салынат жана граммдык салмакта кичинекей ката кетирет. Серво жетектөөчү материалды бөлүштүрүүчүнү колдонуу, так позициялоо, кичинекей кайталоо катасы, туруктуу иштөө

5. Вакуумдук газды жууп тазалоо системасы: ал вакуумдук насос, вакуумдук клапандар, газ клапандары, аба чыгаруучу клапан, басымды жөнгө салуучу клапан, басым сенсору, вакуумдук камералар ж.б. менен курулат, ал абаны сордуруп, сактоо мөөнөтүн узартуу үчүн газ сайып чыгарат.

6. Рулон пленкасын пломбалоо кесүү функциясы: Система автоматтык пленка тартмасынан, басып чыгаруу пленкасынын жайгашкан жеринен, калдык пленкаларды чогултуудан жана термостатты пломбалоо системасынан турат, пломбалоо системасы тез иштей алат жана басылган пленканы так аныктайт. Термостатты пломбалоо кесүү системасы жогорку сапаттагы жылуулук пломбалоо үчүн Omron PID температура контроллерин жана сенсорун колдонот.

7. Чыгаруу системасы: ал лотокторду көтөрүү жана тартуу системасы, чыгаруу конвейери менен түзүлөт, таңгакталган лотоктор көтөрүлүп, конвейерге тез жана туруктуу түртүлөт.

8.Автоматташтыруу башкаруу системасы: ал PLC, сенсордук экран, серво системасы, сенсор, магниттик клапан, релелер ж.б. менен түзөт.

9.Pneumatic системасы: ал клапан, аба чыпкасы, метр, басуу сенсору, магниттик клапан, аба цилиндрлери, үнсүздөткүч ж.б. менен түзөт.

14 башты салмактоочу дозалоо системасы

Лоток диспенсери

Серво продукцияларын таратуучу

Вакуумдук газды жууп-тазалоочу пломбалоочу кесүүчү түзүлүш

Таңгактоо процессинин схемасы

Ал ар кандай өлчөмдөгү жана формадагы лотокторго кеңири колдонулат. Төмөндө таңгактоо эффекттеринин шоусунун бир бөлүгү келтирилген
